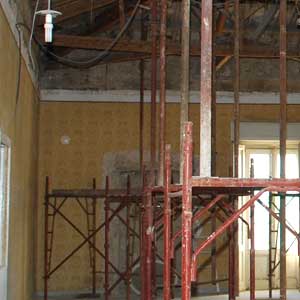

Edificio storico con muratura portante.

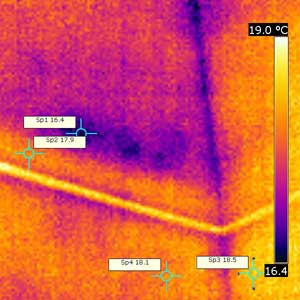

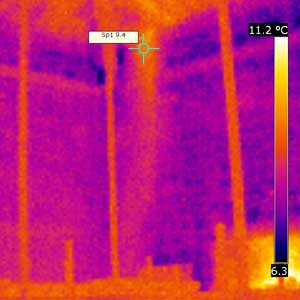

L'immagine termografica ha permesso di individuare una canna fumaria entro la muratura in prossimità dell'incrocio tra due pareti
L'immagine termografica ha permesso di individuare una canna fumaria entro la muratura in prossimità dell'incrocio tra due pareti

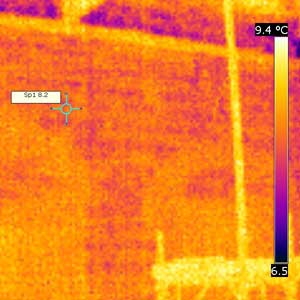

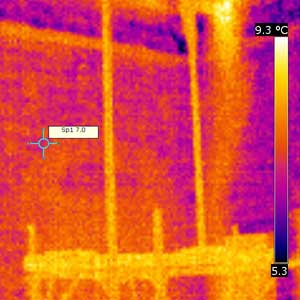

Durante la medesima ispezione sono stati rilevati sulla parete sinistra due vani porta. Nelle due immagini di fianco si vedono chiaramente gli archi delle aperture murate.
La porzione destra del collettore si presenta freddo poiché parzialmente ostruita causando un cattivo rendimento dell'impianto termico.
Anche la termografia del termosifone rileva una porzione fredda di un elemento radiante.
Anche la termografia del termosifone rileva una porzione fredda di un elemento radiante.

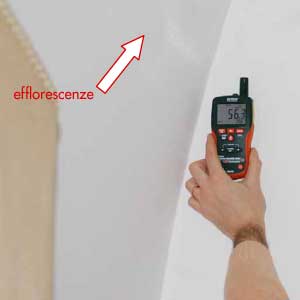

L'immagine all'infrarosso di una volta a padiglione rivela diffuse e ampie aree a temperatura più bassa (in blu). La successiva verifica tramite igrometro a contatto ha rilevato l'effettiva presenza di infiltrazioni di acqua nella muratura.
